Módulos
El diseño modular es ampliamente usado en informática. El diseño de hardware no es una excepción. Consiste en dividir el problema en unidades más sencillas denominadas módulos. Los módulos deben presentar las siguientes características:- Deben ser autocontenidos: desde dentro de un módulo no se puede acceder al interior de otro
- La comunicación con el exterior de un módulo o con otros módulos se debe realizar mediante interfaces bien definidas
- Es conveniente que exista la posibilidad de anidar módulos (construir módulos dentro de otros)
El diseño modular tiene numerosas ventajas:
- Facilita el proceso de construcción de sistemas complejos a partir de otros más simples
- En caso de fallo, es mucho menos complicado localizar el fallo y depurar la aplicación
En Verilog los módulos serán módulos electrónicos y las interfaces con el exterior u otros módulos serán puertos. Los puertos se dividen en tres tipos:
- de entrada(
input): la información fluye hacia el interior del módulo. Se indican con una flecha apuntando hacia dentro del módulo - de salida(
output): la información sale del módulo. La flecha que los representa apunta hacia el exterior - de entrada/salida(
inout): una combinación de los dos anteriores. La flecha tiene punta en ambos extremos
Las reglas de conexión en Verilog dependen del tipo
de puerto. Las posibilidades de conexión
se muestran en la figura siguiente para los tres tipos de puertos
y los dos tipos de variables pertinentes (reg y
wire):
Podemos considerar a las puertas ya vistas como pequeños módulos predefinidos del lenguaje.
Módulo comparador
El primer módulo que vamos a definir y construir será el módulo comparador de un bit visto en teoría:
Como se puede observar, este módulo presenta dos entradas,
que denominaremos a y b, ambas de
un bit, y tres salidas, que llamaremos mayor,
igual y menor, también todas
de un bit.
Cuando se define un módulo en Verilog, lo primero que hay que hacer es declarar su interfaz:
// MOdulo comparador de un bit
module Comp1(output wire mayor, output wire igual, output wire menor,
input wire a, input wire b);
// AquI vendrA el cOdigo del mOdulo
endmodule
En el cuerpo del módulo hay que efectuar la conexiones
entre las puertas. Para ello hay que nombrar cada una de ellas
y, si es necesario, algunos cables auxiliares. Por ejemplo:
// MOdulo comparador de un bit
module Comp1(output wire mayor, output wire igual, output wire menor,
input wire a, input wire b);
wire wArriba, wAbajo;
not nArriba(wArriba,a);
not nAbajo(wAbajo,b);
and aArriba(mayor,a,wAbajo);
and aAbajo(menor,b,wArriba);
nor n(igual,mayor,menor);
endmodule
Para poder comprobar si el resultado es correcto, definimos un
módulo auxiliar en el mismo fichero:
module TestComp1;
reg a,b;
wire M,m,igual;
Comp1 c(M,igual,m,a,b);
// Bloque de comportamiento
initial
begin
$monitor($time," a=%b, b=%b, mayor=%b, igual=%b, menor=%b",
a,b,M,igual,m);
a=0; b=0;
#5 a=0; b=1;
#5 a=1; b=0;
#5 a=1; b=1;
end
endmodule
La línea fundamental es la que dice:
Comp1 c(M,igual,m,a,b). En la parte anterior
definíamos la interfaz y el comportamiento
del módulo. En esta línea construimos
una instancia del módulo cuyo nombre
es c. Una definición se puede
instanciar tantas veces como sea necesario. La salida
del programa es la siguiente:
0 a=0, b=0, mayor=0, igual=1, menor=0
5 a=0, b=1, mayor=0, igual=0, menor=1
10 a=1, b=0, mayor=1, igual=0, menor=0
15 a=1, b=1, mayor=0, igual=1, menor=0
Ejercicio

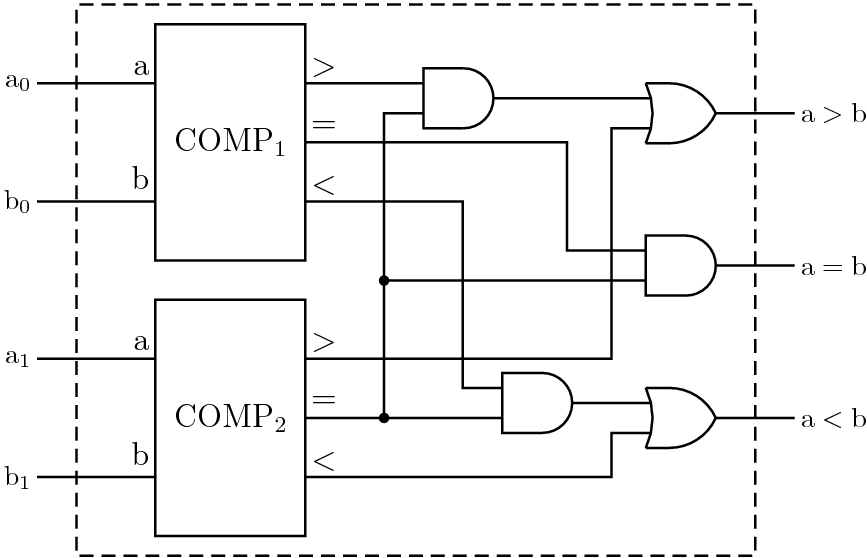

Instánciense dos veces el módulo anterior para construir un comparador de dos bits, según el esquema de la figura:
Construir un módulo para comprobar todas las posibles
entradas (16). Úsense como entradas dos
variables de dos bits en lugar de cuatro variables de un bit,
esto es, todas las posibles combinaciones en las que
a está en {0,1,2,3} y b
también en {0,1,2,3}
Puertos desconectados
Al instanciar un módulo, hemos visto que las conexiones de sus puertos se realizan nombrando, en orden, las variables entre paréntesis. Si queremos, por el motivo que sea, dejar algún puerto desconectado, no hay más que no poner nada en el lugar que ocupa. Por ejemplo, si queremos usar un comparador de tipoComp1 definido más arriba
solamente para comparación de igualdad, la línea
de instanciación podría ser:
Comp1 c7(,igual,,a,b);En el ejemplo suponemos definidas tres variables
igual,
a y b que es donde queremos realizar
las conexiones.
Ejercicio
Prográmese en un mismo fichero Verilog tres módulos: uno para realizar un codificador 4x2 normal como el que se muestra a la izquierda de la figura, otro codificador 4x2 con prioridad como el que aparece a la derecha y un módulo de comprobación para probar cuáles son sus salidas para cada una de las 16 posibles entradas. Comparad los resultados obtenidos.
Puertas con más de dos entradas

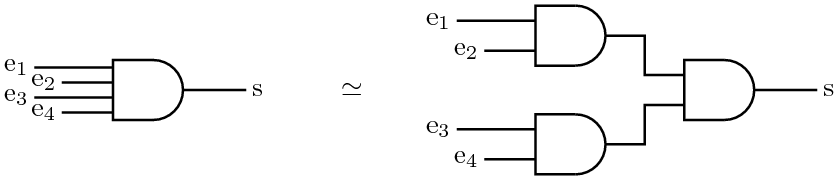

Es posible usar puertas lógicas de más de dos entradas en Verilog. Por ejemplo, una puerta AND de cuatro entradas:
and a4(salida, entrada1, entrada2, entrada3, entrada4);
Ejercicio
Uno de los problemas que presentan los diseños del último ejercicio es que no hay manera de diferenciar observando las líneas de salida el estado en que ninguna de las líneas de entrada del decodificador está activa.Añádase un línea de salida adicional, V, que se active cuando la salida sea válida, es decir, permanezca desactivada cuando no haya ninguna línea del codificador activa.
Ejercicio
Tomando solamente el caso del decodificador sin prioridad, modífiquese el caso anterior para que la línea V se mantenga activa si y solo si hay exactamente una línea activa en la entrada.Órdenes de la shell relacionadas.
